Триплекс — это многослойное безопасное стекло, в котором два или более стеклянных листа соединены между собой полимерной прослойкой. При повреждении такая конструкция, как правило, не рассыпается на отдельные крупные осколки: фрагменты удерживаются промежуточным слоеям. Благодаря этому триплекс применяется в автомобилях, зданиях, стеклянных конструкциях, транспорте и других областях, где важны безопасность, прочность и дополнительные эксплуатационные характеристики.
С характеристиками, вариантами исполнения и доступными конфигурациями можно ознакомиться в разделе триплекс.
Существует несколько видов триплекса, которые различаются технологией изготовления, типом полимерной прослойки, толщиной, формой и назначением. К основным относятся PVB- и EVA-триплекс, бронестекло, шумозащитные, гнутые и транспортные многослойные стекла.
Что такое триплекс и как он устроен
В базовом исполнении триплекс состоит из двух стекол и расположенной между ними полимерной пленки. После соединения слоев конструкция проходит технологическую обработку, в результате которой получается единое многослойное изделие.
Главная особенность такого стекла проявляется при механическом повреждении. Обычное стекло может образовать множество свободных осколков, тогда как в многослойной конструкции значительная часть фрагментов остается связанной с промежуточным материалом.
Свойства готового изделия зависят не только от количества стеклянных слоев. Значение имеют:
- тип полимерной прослойки;
- толщина каждого стекла;
- общая толщина изделия;
- форма и размеры;
- требования к ударопрочности;
- необходимость шумоизоляции;
- оптические характеристики;
- условия дальнейшей эксплуатации.
Поэтому понятие «триплекс» объединяет целую группу многослойных стекол с различными эксплуатационными свойствами.
PVB-триплекс
PVB-триплекс изготавливается с применением промежуточной пленки на основе поливинилбутираля. Это один из наиболее распространенных вариантов многослойного безопасного стекла.
PVB-пленка обеспечивает прочное соединение стеклянных слоев и помогает удерживать осколки после разрушения. В зависимости от требуемых характеристик конструкция может включать несколько стекол и несколько пленочных прослоек.
PVB-триплекс применяется в:
- автомобильном остеклении;
- фасадных конструкциях;
- витринах;
- перегородках;
- стеклянных дверях;
- ограждениях и других конструкциях безопасного остекления.
Лобовое стекло из триплекса представляет собой многослойную конструкцию, рассчитанную на сохранение целостности после удара и снижение риска травмирования водителя и пассажиров.
EVA-триплекс
EVA-триплекс производится с использованием промежуточного слоя на основе этиленвинилацетата. Такая технология также позволяет соединять несколько листов стекла в единую многослойную конструкцию.
EVA-прослойка применяется в том числе при изготовлении декоративных изделий. Между стеклами могут размещаться различные материалы и элементы оформления, если это допускается технологией конкретной конструкции.
EVA-триплекс может использоваться для:
- декоративного остекления;
- интерьерных перегородок;
- дверей;
- витрин;
- архитектурных стеклянных конструкций;
- изделий с декоративными вставками.
Чем отличаются PVB- и EVA-триплекс
Основное различие между PVB- и EVA-триплексом заключается в типе промежуточного полимерного слоя и связанных с ним особенностях производства и применения.
PVB широко используется в безопасном архитектурном и транспортном остеклении. EVA также применяется для изготовления многослойного стекла, при этом технология подходит для ряда интерьерных и декоративных решений.
При выборе между PVB и EVA учитывают:
- назначение готового изделия;
- условия его эксплуатации;
- требования к безопасности;
- необходимость декоративного оформления;
- конструкцию и размеры стекла;
- требования конкретного проекта.
Поэтому выбирать тип прослойки следует исходя из характеристик будущей конструкции, а не только из названия материала.
Бронестекло и защитный многослойный триплекс
Бронестеклом обычно называют многослойные защитные стекла повышенной стойкости. В таких изделиях количество слоев и их общая толщина, как правило, больше, чем у стандартного безопасного остекления.
Конструкция рассчитывается под определенный уровень защиты. В зависимости от назначения многослойное стекло может быть предназначено для повышения сопротивления:
- механическим ударам;
- попыткам разрушения или проникновения;
- другим нагрузкам, предусмотренным проектом и нормативными требованиями.
Само наличие нескольких слоев стекла еще не означает, что изделие относится к бронестеклу. Защитные характеристики определяются конструкцией, результатами испытаний и требованиями, установленными для конкретной области применения.
Такое остекление используется на объектах с повышенными требованиями к безопасности: в защитных перегородках, специальных помещениях, финансовых учреждениях, транспорте и других конструкциях специального назначения.
Шумозащитный триплекс
Многослойное стекло может выполнять не только защитную, но и акустическую функцию. Для этого применяются специальные конструкции и промежуточные слои, рассчитанные на уменьшение передачи звуковых колебаний.
Шумозащитный триплекс востребован там, где необходимо снизить воздействие уличного, транспортного или производственного шума.
Его используют в:
- окнах зданий возле автомобильных магистралей;
- офисных и административных объектах;
- фасадном остеклении;
- жилых помещениях;
- транспортном остеклении.
Фактические акустические характеристики зависят от всей конструкции: толщины стекол, типа прослойки, сочетания слоев и, если речь идет об окне, параметров стеклопакета в целом.
Гнутый триплекс
Для архитектурных, интерьерных и транспортных проектов может потребоваться не плоское, а изогнутое многослойное стекло. В таких случаях используется гнутый триплекс.
Его форма определяется проектом и технологическими возможностями производства. Гнутое многослойное стекло позволяет сочетать криволинейную геометрию конструкции с преимуществами безопасного остекления.
Основные области применения:
- изогнутые фасады;
- витрины;
- стеклянные козырьки;
- интерьерные конструкции;
- транспорт;
- нестандартные архитектурные проекты.
При изготовлении таких изделий особенно важна точность геометрии, поскольку отдельные стеклянные слои должны соответствовать заданной форме и правильно соединяться между собой.
Транспортный и автомобильный триплекс
Автомобильный триплекс — это многослойное безопасное остекление, конструкция которого рассчитана с учетом условий эксплуатации транспортного средства.
Наиболее известный пример его применения — лобовое стекло. Оно должно не только обеспечивать необходимый обзор, но и выдерживать эксплуатационные нагрузки, а при повреждении снижать вероятность образования опасных свободных осколков.
При производстве автомобильного триплекса учитываются требования к:
- оптическим характеристикам;
- светопропусканию в предусмотренных зонах;
- прочности;
- геометрии;
- характеру разрушения;
- стойкости многослойной конструкции;
- соответствию нормативам для транспортного остекления.
Таким образом, триплекс лобового стекла автомобиля выполняет одновременно несколько функций: обеспечивает обзор, повышает безопасность и помогает сохранить связанность стекла после повреждения.
Какая бывает толщина лобового стекла из триплекса
Толщина лобового стекла из триплекса не является универсальной величиной. Она зависит от конструкции конкретного изделия, количества слоев, характеристик промежуточной пленки и требований производителя транспортного средства.
Поэтому подбирать автомобильное стекло только по общей толщине некорректно. Помимо нее имеют значение размеры, кривизна, расположение технологических элементов и соответствие конкретной модели автомобиля.
Автомобильный триплекс и требования ГОСТ
Автомобильное стекло из триплекса должно соответствовать требованиям нормативной документации, применимой к конкретному типу транспортного средства и изделия. При оценке учитываются не только размеры, но и безопасность разрушения, оптические характеристики и другие нормируемые параметры.
При изготовлении или подборе транспортного остекления поэтому важно ориентироваться на его назначение и действующие требования, а не только на тип многослойного стекла.
Триплекс в стеклопакете
Многослойное стекло может использоваться как один из элементов стеклопакета. Такое решение применяется, когда наряду с теплоизоляционными характеристиками требуется повысить безопасность или получить дополнительные свойства остекления.
Триплекс в стеклопакете может располагаться со стороны помещения, улицы или занимать другую позицию в конструкции. Конкретная схема определяется назначением остекления и проектными требованиями.
Применение многослойного стекла в составе стеклопакета может быть актуально для:
- панорамного остекления;
- витрин;
- окон большой площади;
- фасадов;
- помещений с повышенными требованиями к безопасности;
- конструкций, где необходима дополнительная шумоизоляция.
Где применяется стекло триплекс
Область применения триплекса значительно шире автомобильной промышленности. Возможность изменять количество слоев, тип прослойки, форму и толщину позволяет использовать многослойное стекло в самых разных конструкциях.
Основные направления применения:
- Автомобильная промышленность. Лобовые и другие виды транспортного остекления.
- Архитектура. Фасады, входные группы, козырьки, ограждения и панорамные конструкции.
- Интерьеры. Перегородки, двери, декоративные элементы и другие стеклянные конструкции.
- Торговые объекты. Витрины и защитное остекление.
- Объекты с повышенными требованиями к безопасности. Многослойные конструкции специального назначения.
- Шумозащитное остекление. Окна и фасады в местах с высоким уровнем внешнего шума.

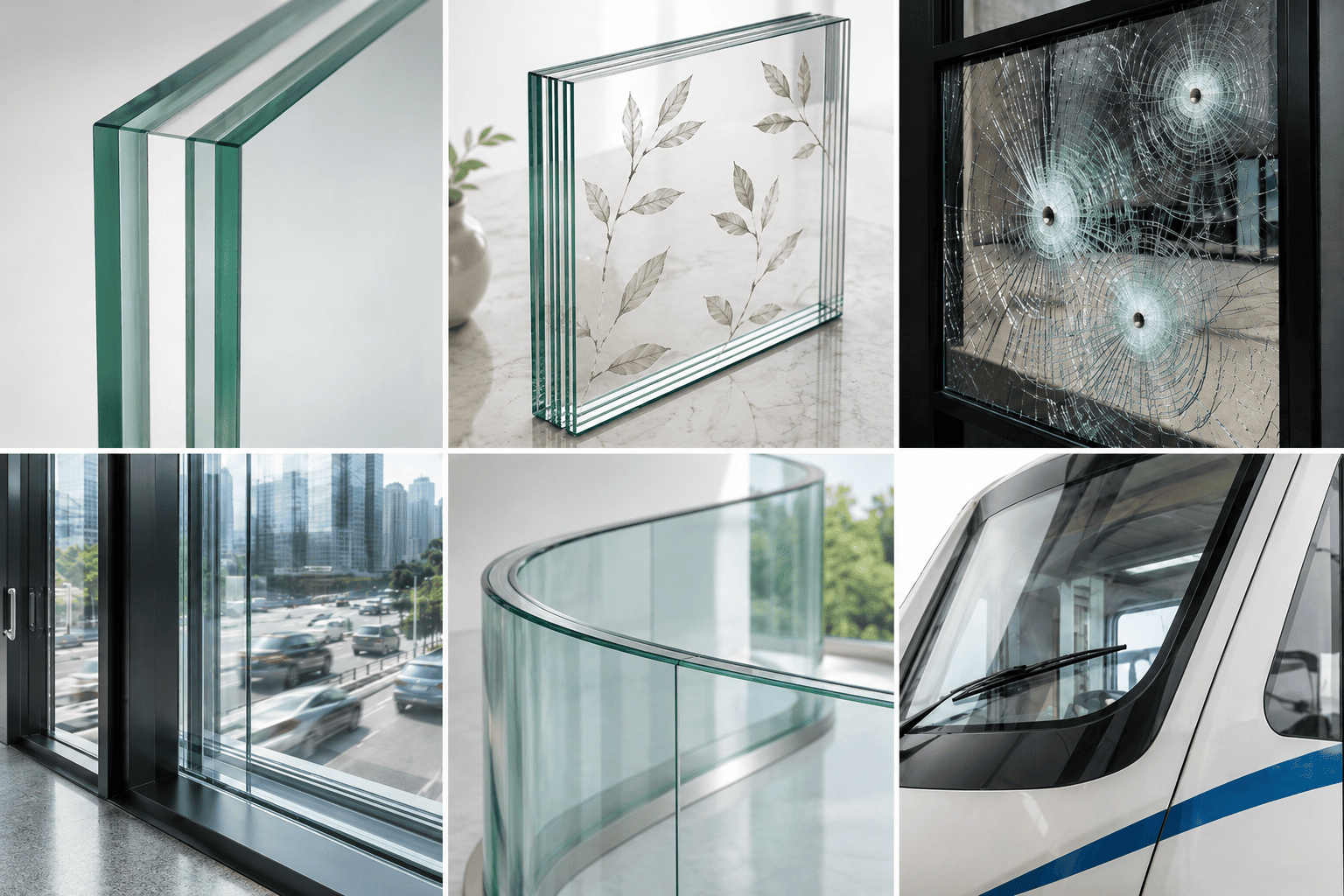

Основные виды триплекса: краткое сравнение
| Вид триплекса | Особенности | Типичные области применения | Когда применяется |
|---|---|---|---|
| PVB-триплекс | Многослойная конструкция с PVB-пленкой | Транспорт, фасады, витрины, безопасное остекление | Когда требуется многослойное безопасное стекло для архитектурных или транспортных конструкций |
| EVA-триплекс | Используется EVA-прослойка, возможны различные варианты декоративного исполнения | Интерьеры, двери, перегородки, декоративное остекление | Когда конструкция предполагает интерьерное или декоративное применение |
| Бронестекло | Многослойная конструкция повышенной защитной стойкости | Защитные перегородки и объекты специального назначения | При повышенных требованиях к сопротивлению механическому воздействию |
| Шумозащитный триплекс | Конструкция рассчитана на улучшение акустических характеристик | Окна, фасады, здания возле источников шума, транспорт | Когда требуется дополнительное снижение уровня внешнего шума |
| Гнутый триплекс | Многослойное стекло заданной криволинейной формы | Архитектура, витрины, транспорт, нестандартные конструкции | Для проектов, где требуется изогнутое безопасное стекло |
| Транспортный триплекс | Производится с учетом требований к транспортному остеклению | Автомобили и другие виды транспорта | Для лобовых и других стекол транспортных средств |
Как выбрать подходящий вид триплекса
Выбирать многослойное стекло следует исходя из условий его дальнейшей эксплуатации. Универсального варианта, одинаково подходящего для автомобиля, фасада, витрины и защитной перегородки, не существует.
При выборе обычно учитывают:
- где будет установлено стекло;
- какие размеры и форма необходимы;
- требуется ли повышенная ударостойкость;
- нужна ли дополнительная шумоизоляция;
- будет ли стекло входить в состав стеклопакета;
- есть ли требования к прозрачности и внешнему виду;
- каким нормативным требованиям должна соответствовать конструкция.
На основании этих параметров определяют подходящий тип прослойки, количество стеклянных слоев, толщину и другие характеристики изделия.
Итоги
Триплекс — это не один конкретный материал, а группа многослойных безопасных стекол с различными свойствами и назначением. PVB- и EVA-триплекс различаются типом промежуточной прослойки и особенностями применения, защитные конструкции рассчитаны на повышенную стойкость, шумозащитные — на улучшение акустических характеристик, а гнутые позволяют реализовывать сложную геометрию.
Для автомобилей и другого транспорта применяются специальные многослойные стекла, параметры которых определяются конструкцией транспортного средства и нормативными требованиями. В архитектуре триплекс используется в фасадах, витринах, перегородках, стеклопакетах и других конструкциях, где важны безопасность и дополнительные эксплуатационные свойства.
При выборе вида триплекса важно учитывать назначение стекла, условия эксплуатации, конструкцию, форму, толщину и требования к безопасности.
