Продукция Триплекс PVB

Триплекс PVB

Строительный PVB-триплекс для фасадов, перегородок, козырьков, стеклопакетов и проектных конструкций.

Расчет Что такое PVB Производство Классы защиты Применение Документы

3–12 мм

толщина стекла в составе

0,38–1,52 мм

толщина PVB-плёнки

1000 м²/сутки

производительность

ГОСТ 30826-2014, сертификаты, протоколы испытаний, ТУ

документы на партию

PVB-триплекс рассчитывается по составу стекла, толщине PVB-плёнки, размерам, количеству, обработке кромки, требованиям к классу защиты, документам и доставке. Для точного расчёта можно отправить чертёж, спецификацию или описание задачи. Подробнее

Триплекс PVB - это стекло ( толщиной от 3 мм до 12 мм) склеенное между собой при помощи поливинилбутиральной плёнки толщиной от 0.38 мм до 1.52 мм

Триплекс PVB традиционно производится автоклавным методом

Основные этапы:

Нарезка стекла на автоматической линии.
Нарезка плёнки ПВБ в размер на автоматическом столе.
Обработка кромки стекла ( если стекло не обработано – это увеличивает вероятность появления трещин в триплексе при монтаже и эксплуатации )
Мойка стекла специально подготовленной водой ( вода деминерализована и нагрета до 70 градусов )
Прокладывание мытых стёкол плёнкой PVB в "чистой комнате" (в комнате поддерживается влажность 22 - 30 % , температура 16-20 градусов и постоянная фильтрация воздуха).
Предварительное прессование пакета стёкол при температуре 120 градусов для расплавления плёнки ПВБ и удаления пузырьков воздуха.
Помещение подготовленных пакетов стекол и плёнки PVB в автоклав и запуск цикла. Цикл длится примерно 180 минут при температуре 140 градусов и давлении 1,14 мПА.
Последний этап - охлаждение до 40 градусов.

Триплекс PVB согласно ГОСТу 30826-2014 (защитное многослойное стекло) классифицируется по типу защитных функций. Стандарт определяет четыре основные категории защиты. Для строительного триплекса в основном применимы три категории:

Безопасность при эксплуатации триплекса ПВБ (классы СМ1 – СМ4).
Триплекс подвергается удару мягким телом весом 45 кг (мешок с дробью) с разных высот. Что имитирует воздействие на него тела человека . В соответствии с пройденными испытаниями присваивается класс безопасности. Чем больше цифра после букв СМ , тем выше класс.
Ударостойкость триплекса ПВБ (классы Р1А-Р5А)
Триплекс PVB подвергают падению стального шара весом 4,11 кг с разных высот (от 1500мм до 9000мм). В соответствии с пройденными испытаниями присваивается класс ударостойкости. Чем больше цифра после буквы Р, тем выше класс.
Взломостойкость триплекса ПВБ (классы Р6В – Р8В)
Триплекс PVB подвергают ударам молотка и топора весом 2 кг ( от 30 до 70 ударов ) В соответствии с пройденными испытаниями присваивается класс взломостойкости. Чем больше цифра после буквы Р , тем выше класс.

Строительный триплекс ПВБ применяется там где предъявляются требования к безопасности, ударостойкости, взломостойкости. Основное его применение это:

Фасадные системы высотных зданий.
Козырёк из триплекса и навесы.
Стеклянные перегородки офисных помещений.
Балконные ограждение триплекс и балюстрады лестниц.
Защищённые от взлома стеклянные ограждения.

Отличительная особенность строительного триплекса PVB от EVA это более высокие эксплуатационные свойства и возможность добиться самых высоких требований к безопасности, ударостойкости и взломостойкости.

Получить расчет по ТЗ Смотреть прайс

Можно отправить чертёж, спецификацию или описание задачи.

Цены

Ориентир по базовым составам. Точный расчёт зависит от объёма, обработки и требований проекта.

1 750 ₽/м²

Триплекс 3 3 PVB; 0,38

1 790 ₽/м²

Триплекс 4 4 PVB; 0,38

2 095 ₽/м²

Триплекс 4 4 PVB; 0,76

2 495 ₽/м²

Триплекс 4 4 PVB; 1,14

Что такое стекло триплекс PVB

PVB-триплекс - это строительное безопасное многослойное стекло для фасадов, перегородок, козырьков, ограждений, стеклопакетов и проектных конструкций. Изделие изготавливается по размерам, составу и техническому заданию заказчика.

При расчёте учитываются толщина стекла, толщина PVB-плёнки, размеры, количество, обработка кромки, класс защиты, документы и доставка. Такой вид триплекса подходит для задач, где важно безопасное остекление, удержание осколков при повреждении и соответствие требованиям проекта.

безопасное многослойное стекло PVB-триплекса строительный триплекс по ГОСТ 30826-2014

Стоимость PVB-триплекса

Стоимость PVB-триплекса рассчитывается по составу стекла, толщине плёнки, размерам, количеству, обработке, документам и доставке.

Для расчёта желательно отправить размеры, количество, назначение изделия, требования к безопасности и при наличии — чертёж, спецификацию или техническое задание.

Прайс на триплекс

Основные позиции вынесены в таблицу. Итоговый расчёт зависит от состава, толщины, обработки, объёма партии, требований к документам и доставки.

Триплекс 3 3 PVB; 0,38

1 750₽/м²

1 790₽/м²

2 495₽/м²

Триплекс 4 4 PVB; 0,38

1 790₽/м²

Триплекс 4 4 PVB; 0,76

2 095₽/м²

Триплекс 4 4 PVB; 1,14

2 495₽/м²

2 895₽/м²

Триплекс 4 4 PVB; 1,52

2 895₽/м²

1 750₽/м²

Формула стекла, триплекс	Пленка, мм	Триплекс, ₽/м²
Триплекс 3 3 PVB	0,38	1750
Триплекс 4 4 PVB	0,38	1790
	0,76	2095
	1,14	2495
	1,52	2895

Для сложных составов, дополнительных требований и нестандартных партий стоимость рассчитывается после проверки технического задания.

Что можно заказать

PVB-триплекс изготавливается под конкретную задачу: по размерам, составу, классу защиты, обработке и требованиям к документам.

по размерам

Плоский PVB-триплекс

Для фасадов, витражей, стеклопакетов, перегородок и входных групп.

по ТЗ

Состав по проекту

Подбор толщины стекла, количества слоёв, плёнки и требований к безопасности.

с обработкой

Кромка и отверстия

Обработка кромки снижает риск появления трещин при монтаже и эксплуатации.

партиями

Серийные поставки

Для фасадных компаний, производителей конструкций и строительных объектов.

Нужен точный расчёт состава?

Пришлите размеры, количество, город доставки и требования к документам. Для сложных задач можно приложить чертёж или спецификацию.

Заполнить форму

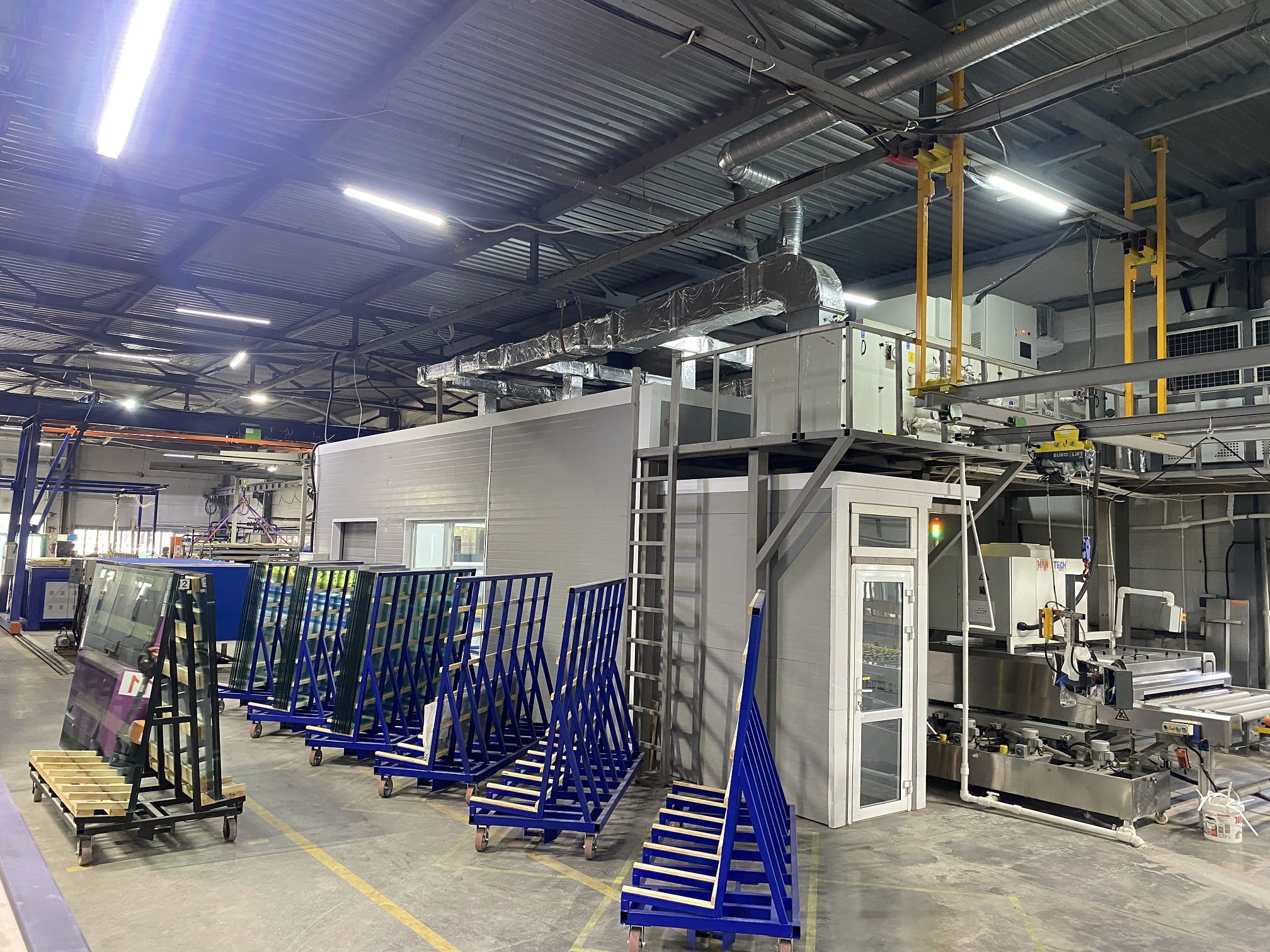

Технология производства PVB-триплекса

PVB-триплекс изготавливается автоклавным методом: стекло проходит нарезку, обработку кромки, мойку подготовленной водой, сборку в чистой комнате, предварительное прессование, автоклавирование и охлаждение.

Нарезка стекла

Стекло нарезается на автоматической линии под размер будущего изделия.

Нарезка PVB-плёнки

Плёнка ПВБ нарезается в размер на автоматическом столе.

Обработка кромки

Если стекло не обработано, повышается вероятность появления трещин при монтаже и эксплуатации.

Мойка стекла

Стекло моется специально подготовленной деминерализованной водой, нагретой до 70 °C.

Сборка в чистой комнате

Подготовленные листы стекла собираются с PVB-плёнкой в единый пакет в условиях контролируемой чистоты, исключающих попадание пыли и загрязнений.

Предварительное прессование

Пакет прессуется при температуре 120 °C для расплавления PVB-плёнки и удаления пузырьков воздуха.

Автоклавирование

Цикл длится примерно 180 минут при температуре 140 °C и давлении 1,14 мПа.

Охлаждение

Последний этап — охлаждение до 40 °C перед дальнейшим контролем и подготовкой партии.

Контроль качества

Проверяются размеры, внешний вид, состав, качество склейки и комплект документов.

Характеристики строительного PVB-триплекса

Согласно ГОСТ 30826-2014 защитное многослойное стекло классифицируется по типу защитных функций. Для строительного триплекса важны безопасность, ударостойкость и взломостойкость.

СМ1–СМ4

Безопасность при эксплуатации

Стекло подвергается удару мягким телом весом 45 кг с разных высот. Испытание имитирует воздействие тела человека. Чем больше цифра после букв СМ, тем выше класс безопасности.

Р1А–Р5А

Ударостойкость

PVB-триплекс испытывают падением стального шара весом 4,11 кг с высоты от 1500 до 9000 мм. Чем больше цифра после буквы Р, тем выше класс ударостойкости.

Р6В–Р8В

Взломостойкость

Триплекс подвергается ударам молотка и топора весом 2 кг — от 30 до 70 ударов. Чем больше цифра после буквы Р, тем выше класс взломостойкости.

Область применения строительного PVB-триплекса

PVB-триплекс применяется там, где предъявляются требования к безопасности, ударостойкости и взломостойкости.

Фасадные системы высотных зданий

Для вертикального и наклонного остекления, витражей, входных групп и светопрозрачных конструкций.

Козырьки и навесы

Для конструкций, где важно удержание осколков и устойчивость стекла при повреждении.

Офисные перегородки

Для коммерческих и общественных помещений с требованиями к безопасности и внешнему виду.

Балконные ограждения

Для балконов, балюстрад лестниц и ограждающих конструкций.

Защищённые ограждения

Для стеклянных ограждений с повышенными требованиями к защите от взлома.

Проектные конструкции

Для объектов, где нужен расчёт состава, класса защиты, обработки и документов.

Производственные возможности

Основные параметры производства помогают быстро оценить, подходит ли PVB-триплекс под размеры, состав и требования проекта.

Производительность до 1000 м² триплекса в сутки

Стекло в составе толщина от 3 до 12 мм

PVB-триплекс толщина от 0,38 до 1,52 мм

Процесс Производительность

Документы ГОСТ 30826-2014, сертификаты, протоколы испытаний, ТУ

Для проектных и производственных задач

При заказе PVB-триплекса важно заранее определить состав стекла, толщину плёнки, класс защиты, обработку кромки, требования к монтажу и комплект документов.
Эти параметры помогают корректно рассчитать партию, подготовить предложение и снизить риск ошибок на объекте.

Как оформить заказ

Процесс построен под производственные и проектные заявки: от ТЗ до отгрузки партии.

Отправьте задачу

Размеры, количество, состав, назначение, город доставки и требования к документам.

Проверим состав

Уточним состав, толщину стекла и PVB-плёнки, обработку, класс защиты и возможность производства.

Подготовим расчёт

Сформируем стоимость, сроки, условия упаковки, доставки и комплект документов.

Произведём партию

Изготовим стекло, проведём контроль качества и подготовим отгрузку.

Нужен точный расчёт состава?

Заполнить форму

Документы и подтверждение качества

Для продукции доступны документы, которые важны для закупщиков, подрядчиков, проектировщиков и крупных объектов.

Сертификат В00678 ТТС закалка

795,0 КБ Скачать

Приложение к В00678 ТТС закалка

538,0 КБ Скачать

PVB-триплекс и требования проекта

Для строительного триплекса важны не только размеры, но и класс безопасности, ударостойкости или взломостойкости. Поэтому на этапе расчёта нужно указать назначение изделия и требования объекта.
Если точный состав не определён, можно отправить задачу — производство подберёт возможный вариант и укажет ограничения.

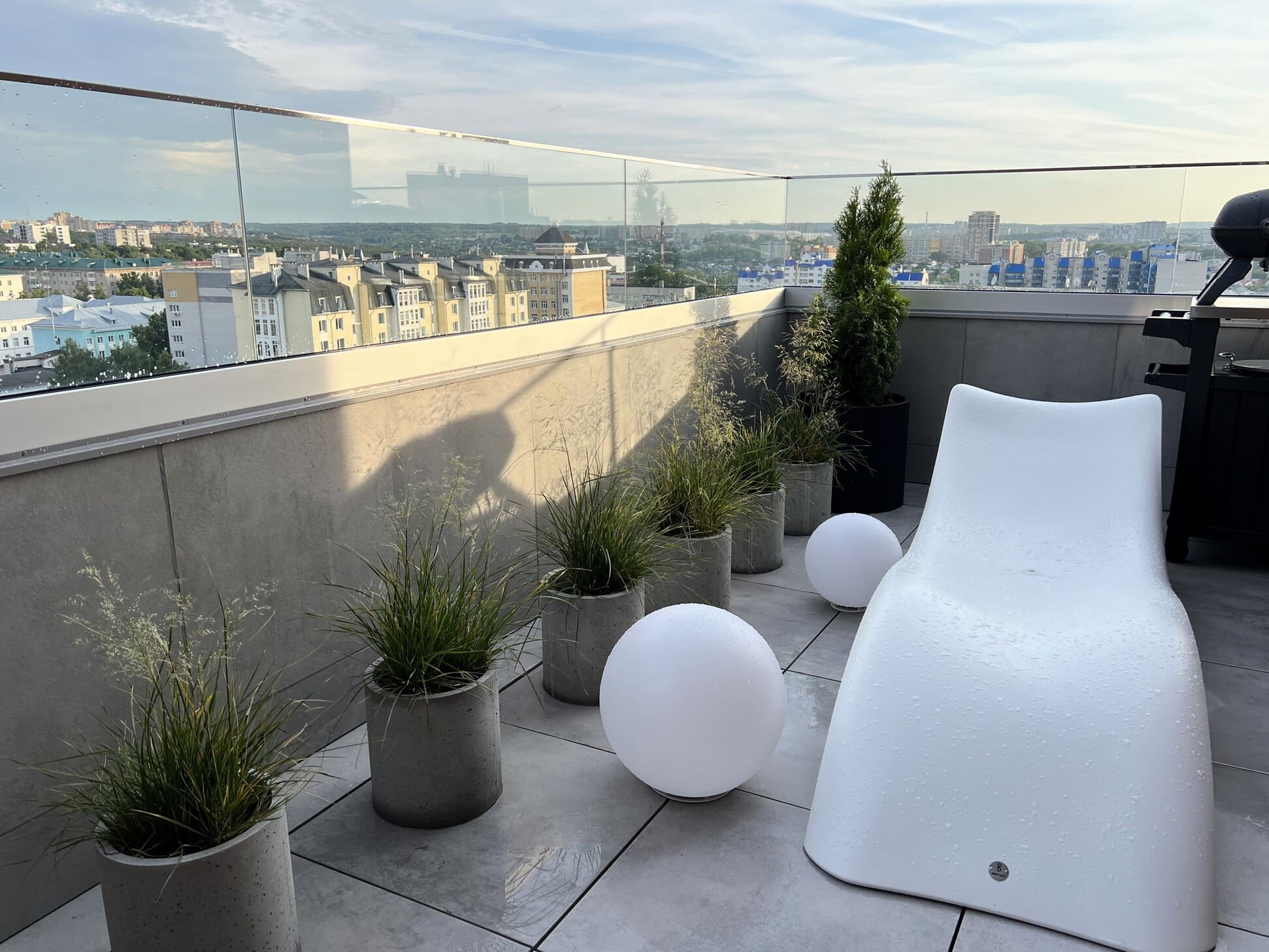

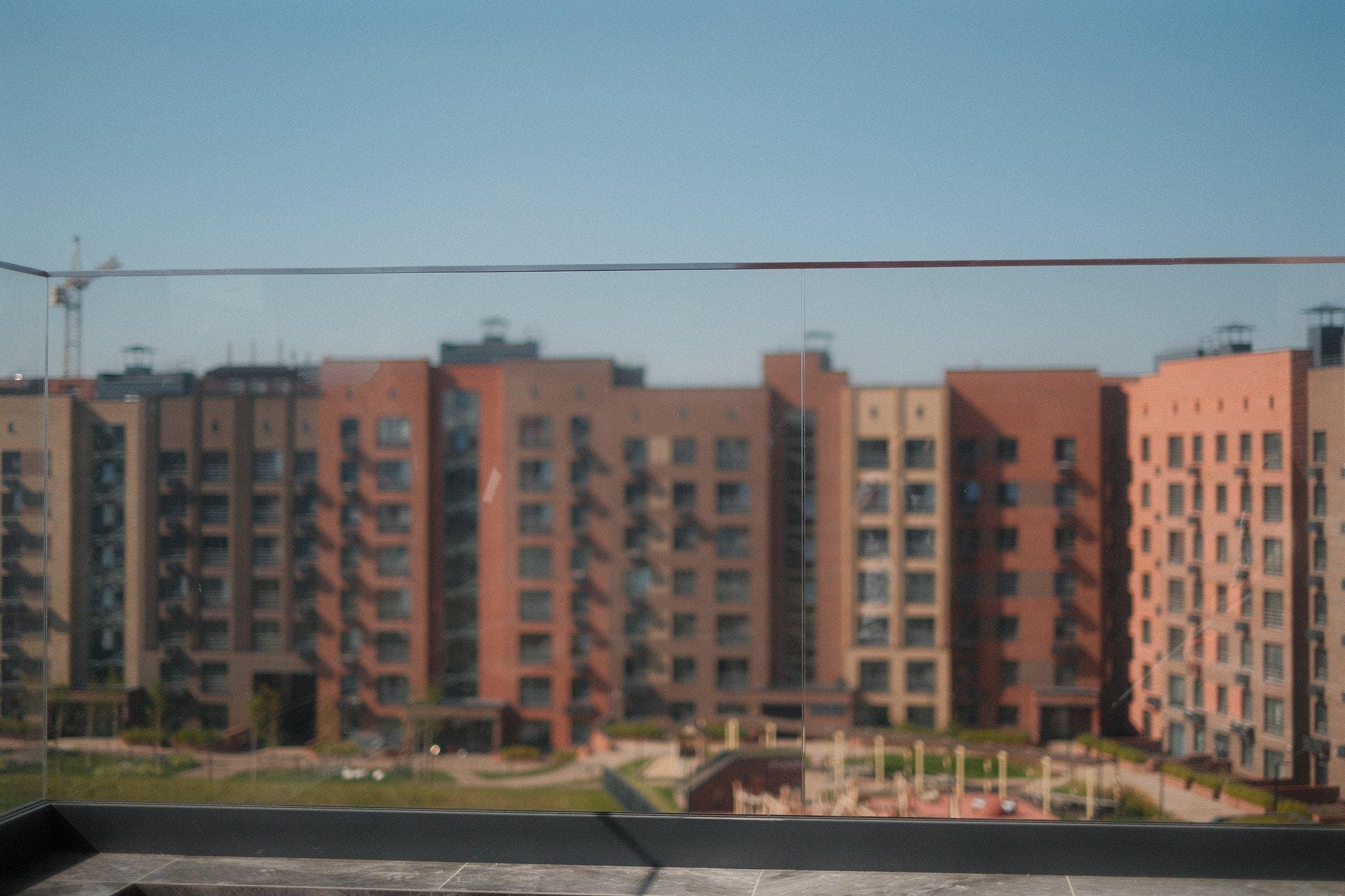

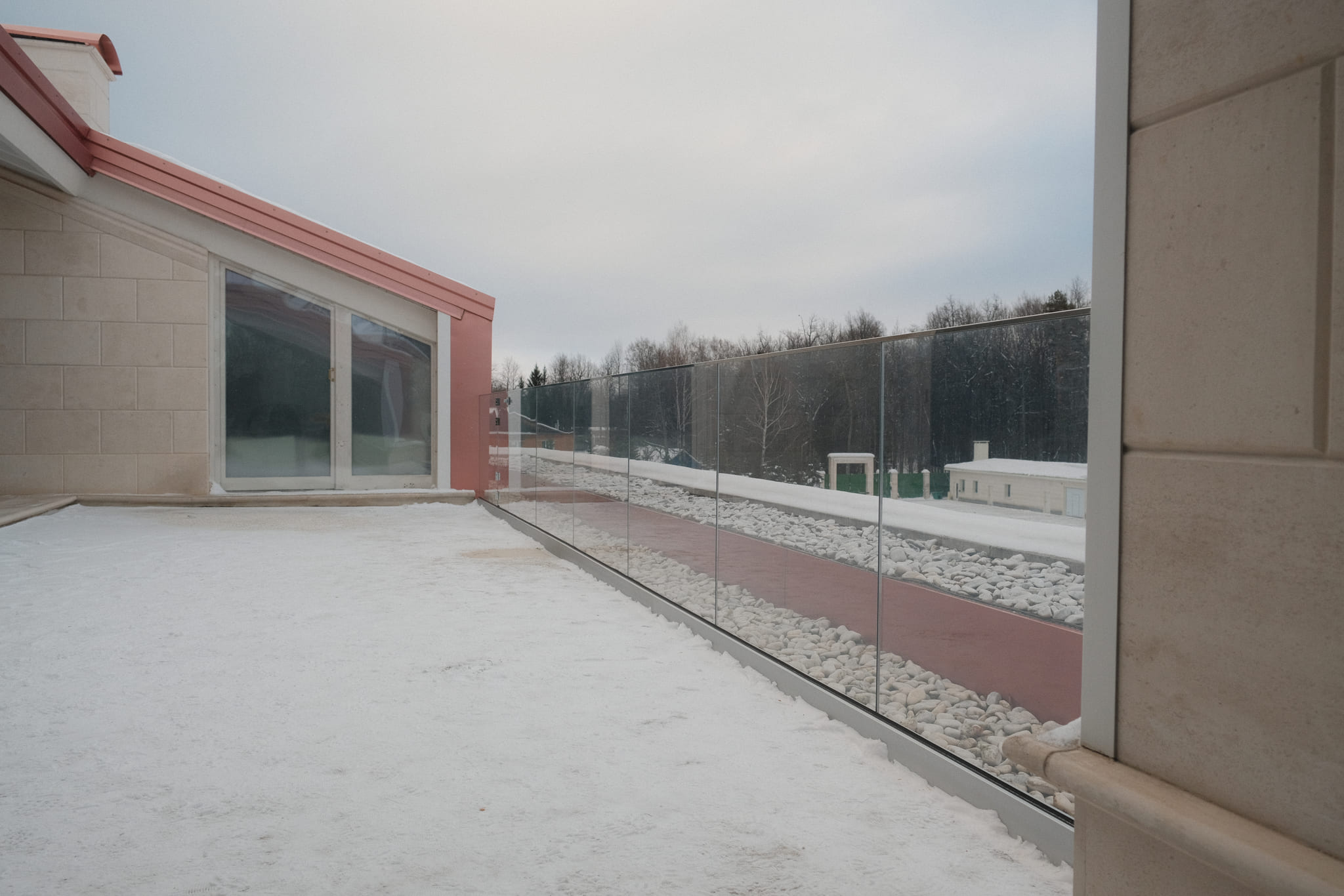

Где использовался триплекс

Примеры объектов помогают оценить опыт производства, объёмы поставок и применение триплекса в реальных проектах.

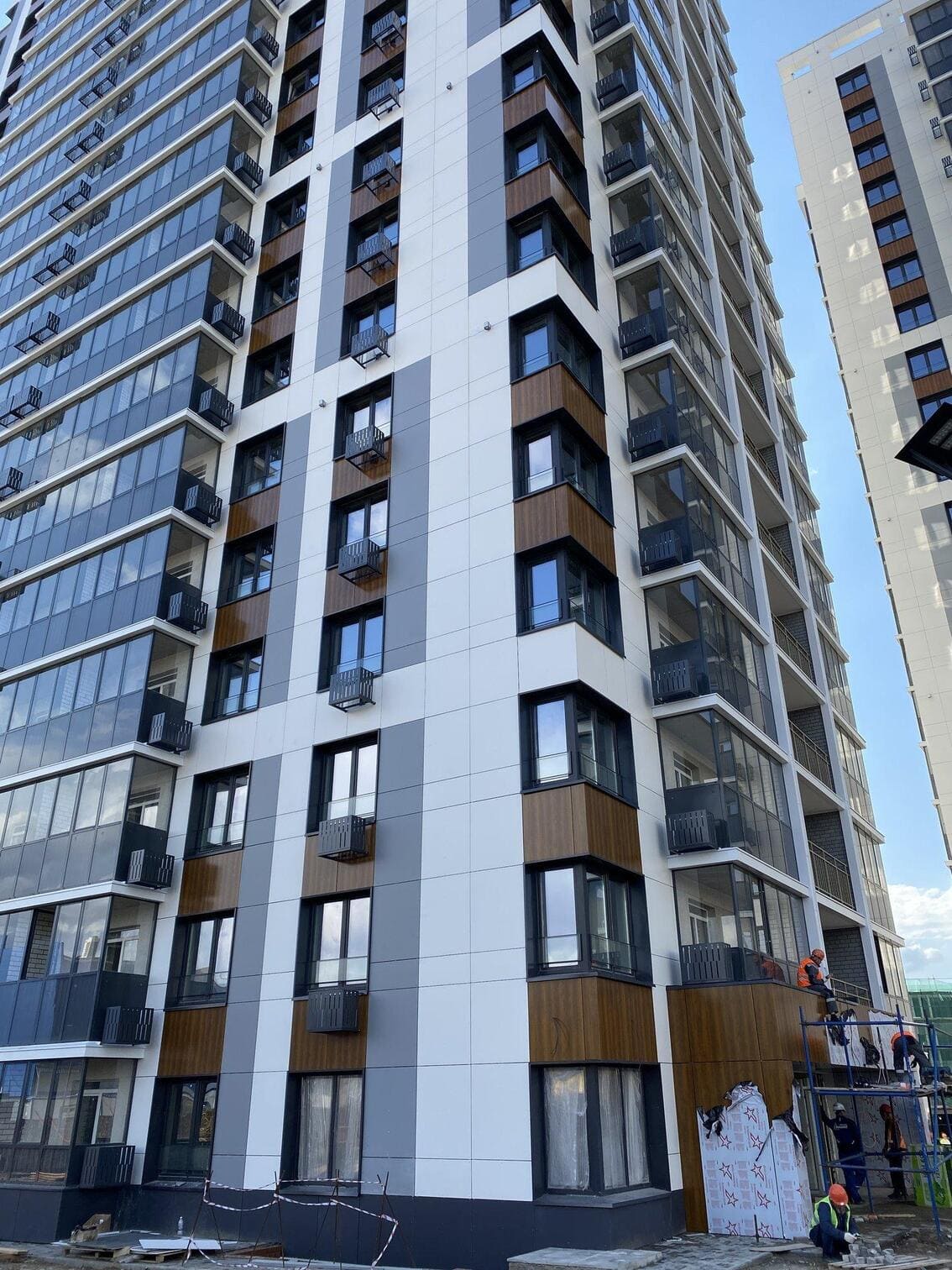

Ул. Аделя Кутуя

Казань 1 260 м²

Частное владение

Чебоксары 40 м²

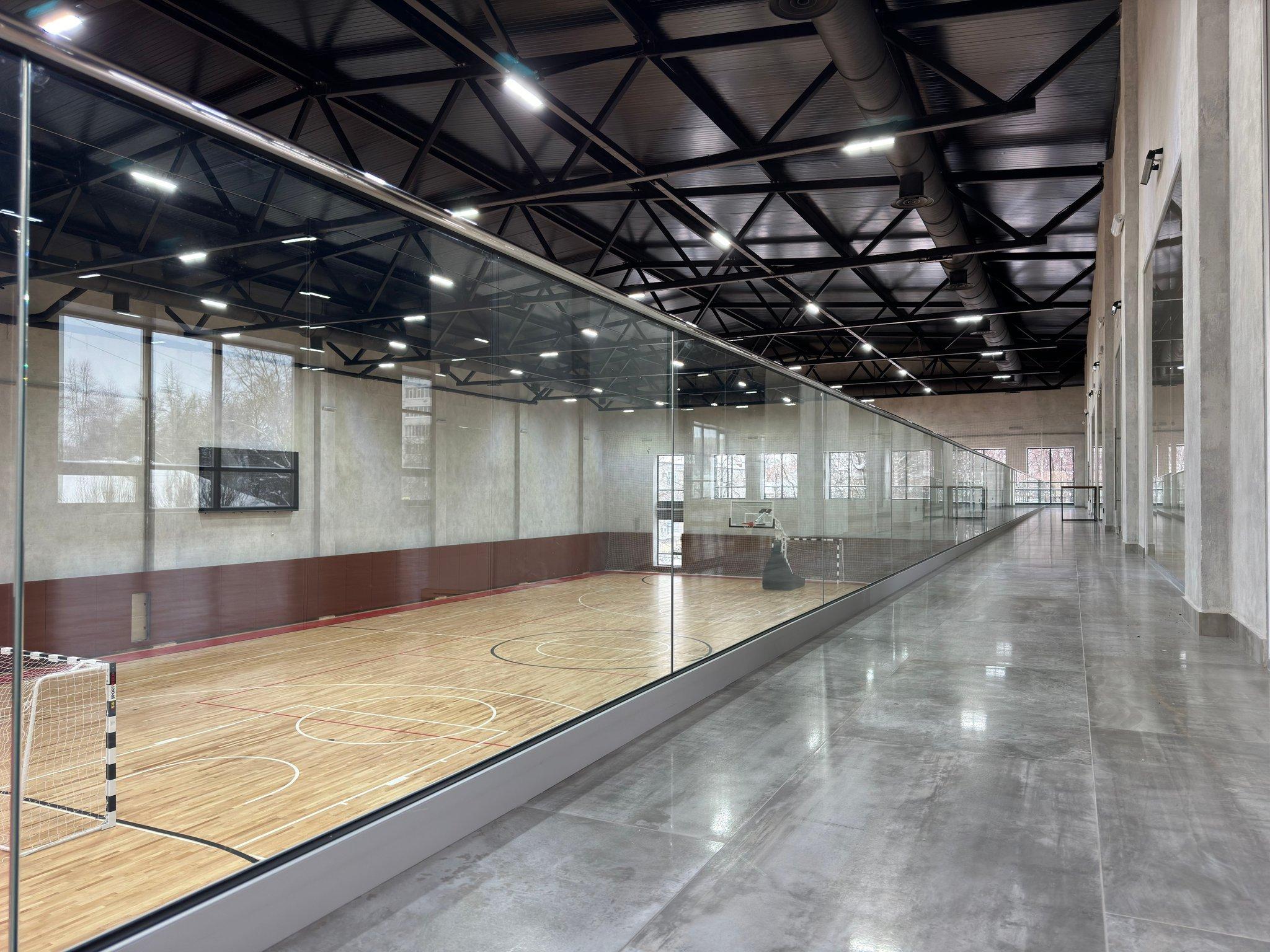

СК Суворовский

Йошкар-Ола 50 м²

ЖК Welltown

Чебоксары 35 м²

Частное владение

Чебоксары 29 м²

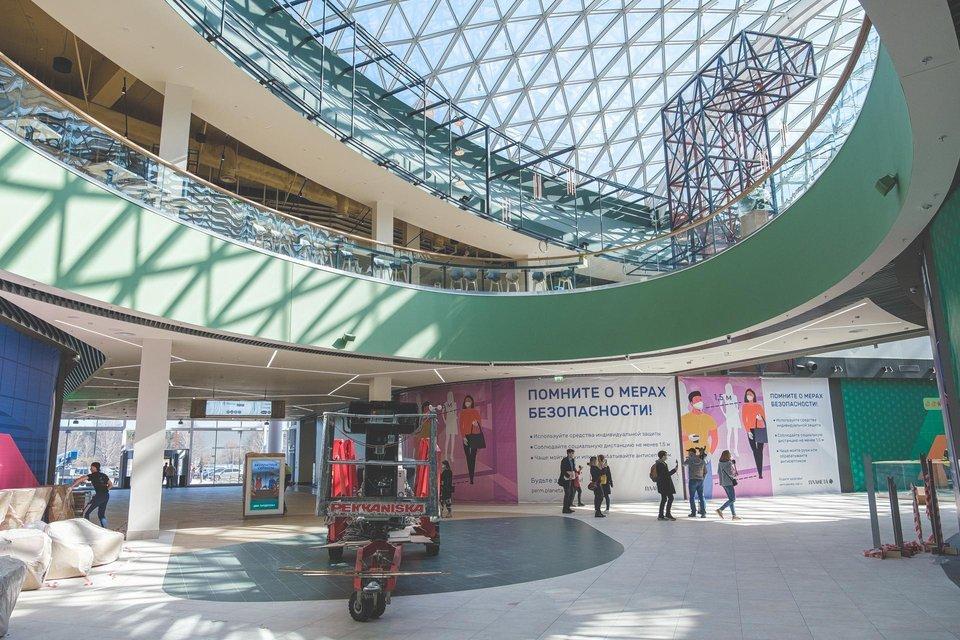

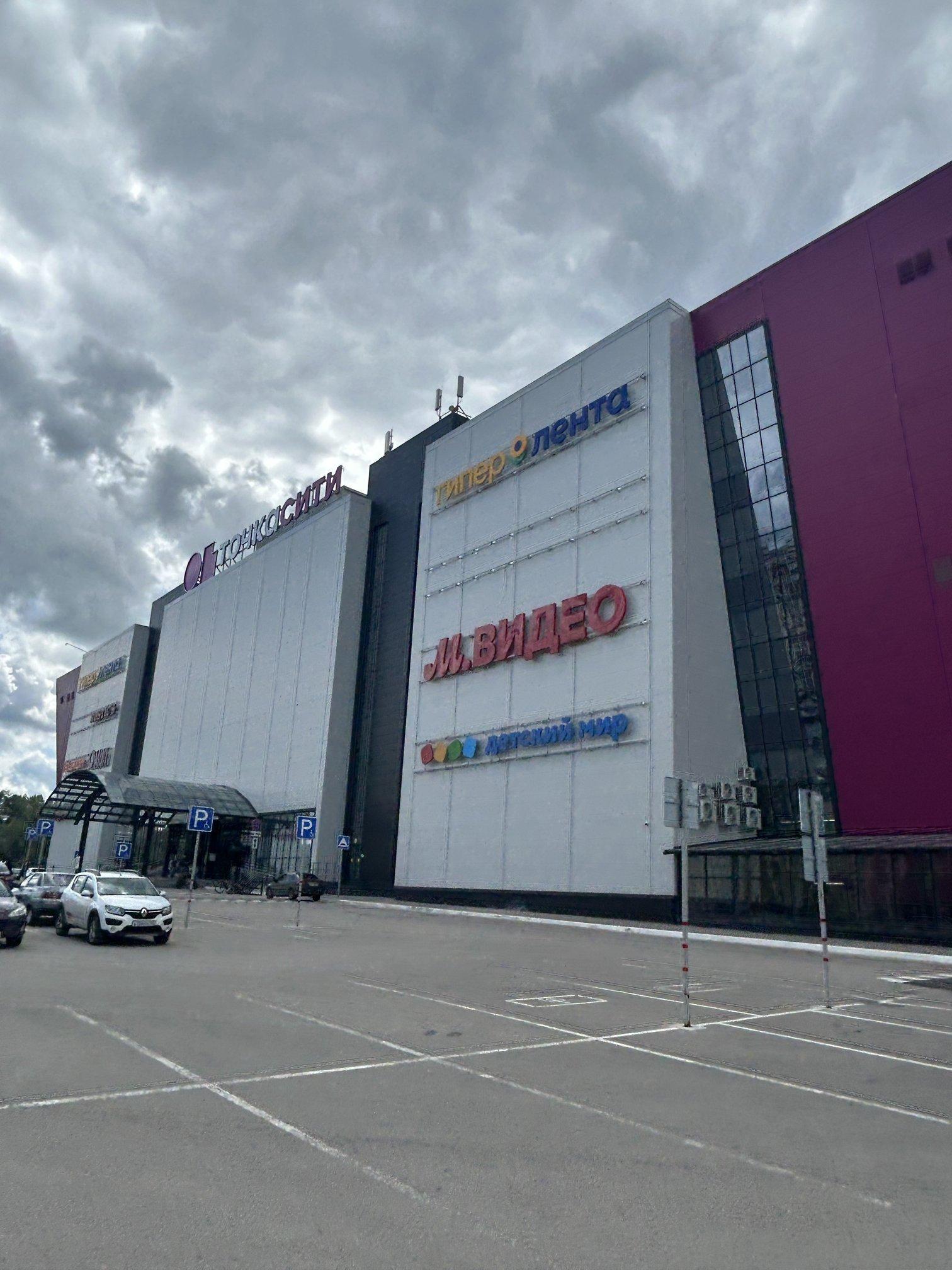

ТЦ Точка Сити

Самара 600 м²

ТЦ Планета

Пермь 400 м²

Вопросы перед заказом

Ответы на основные вопросы помогают быстрее подготовить ТЗ и получить точный расчёт партии.

Какие данные нужны для расчёта?

Размер, количество, толщина, состав, назначение, город доставки и требования к документам. Лучше приложить чертёж или спецификацию.

Можно ли изготовить PVB-триплекс по чертежу?

Да, изготовление включает этап нарезки стекла по индивидуальным размерам, что позволяет производить триплекс по чертежам заказчика.

Какие классы защиты возможны?

Классы безопасности СМ1-СМ4, ударостойкость Р1А-Р5А, взломостойкость Р6В-Р8В

Чем PVB отличается от EVA?

PVB имеет более высокие эксплуатационные свойства и позволяет добиться высоких требований к безопасности, ударостойкости и взломостойкости благодаря автоклавной обработке при температуре 140 °C и давлении 1,14 мПа.

Какие документы можно получить?

Сертификаты соответствия на классы защиты (СМ1-СМ4, Р1А-Р5А, Р6В-Р8В), техническую документацию с параметрами стекла и пленки, протоколы испытаний.

Почему важна обработка кромки?

Обработка кромки входит в обязательный технологический цикл перед прессованием и автоклавированием, обеспечивая качество склейки и безопасность готового изделия.

Получить расчёт партии PVB-триплекса

Отправьте параметры заказа — вид PVB-триплекса-триплекса-триплекса, состав, размеры, количество, город доставки и требования к документам. Если есть чертёж или спецификация, приложите файл.

для B2B-заказов расчёт партии по ТЗ и чертежам доставка по РФ
