Для холодильных камер, витрин и охлаждаемых помещений важно не только обеспечить хорошую видимость через стеклянные конструкции, но и сократить теплообмен между холодной зоной и окружающим помещением. Для этой задачи применяют стекла со специальными энергосберегающими покрытиями, в том числе K- и I-стекло, а также G-стекло.
Несмотря на внешнее сходство, характеристики таких материалов различаются. Основная разница связана с типом низкоэмиссионного покрытия, способом его нанесения, стойкостью поверхности и условиями эксплуатации. Разберем, чем отличаются G-, K- и I-стекло, какими характеристиками они обладают и где применяются в холодильных камерах.
Зачем энергосберегающее стекло используют в холодильных камерах
Обычное прозрачное стекло хорошо пропускает видимый свет, однако само по себе не обеспечивает высокой теплоизоляции. В холодильной камере это особенно важно: между охлаждаемой зоной и помещением постоянно существует разница температур, поэтому через остекление происходит теплообмен.
Низкоэмиссионное покрытие позволяет уменьшить лучистую составляющую этого теплообмена. Оно пропускает значительную часть видимого света, но отражает часть длинноволнового теплового излучения. В составе правильно спроектированного стеклопакета это помогает снизить теплопритоки и уменьшить нагрузку на холодильное оборудование.
Основные требования к стеклу для перегородок, дверей и смотровых окон холодильных камер обычно включают:
- достаточную теплоизоляцию с учетом рабочего температурного режима;
- хорошую светопропускаемость и обзор внутреннего пространства;
- безопасность при эксплуатации и механическую прочность;
- стойкость к условиям повышенной влажности и перепадам температур;
- совместимость стекла с профилем, дистанционной рамкой, герметиками и другими элементами конструкции;
- снижение риска образования конденсата на поверхности.
При этом характеристики готовой конструкции определяются не только типом стекла. Имеют значение количество стекол, ширина камер стеклопакета, газовое заполнение, тип дистанционной рамки, профиль и качество герметизации.
Что такое K-стекло
K-стеклом обычно называют низкоэмиссионное стекло с так называемым твердым покрытием. Такой функциональный слой формируется непосредственно в процессе производства стекла и прочно соединяется с его поверхностью.
Покрытие уменьшает излучательную способность поверхности, благодаря чему стекло отражает часть теплового излучения. При этом оно сохраняет прозрачность для видимого света.
К основным характеристикам K-стекла относятся:
- низкоэмиссионные свойства;
- хорошая механическая стойкость покрытия;
- удобство при дальнейшей обработке и изготовлении стеклопакетов;
- стабильность характеристик при соблюдении технологии производства конструкции;
- возможность применения в коммерческом и холодильном остеклении.
Одно из важных преимуществ твердого покрытия — его сравнительно высокая устойчивость к механическому воздействию. Поэтому K-стекло применяется в конструкциях, где значение имеют не только энергосберегающие характеристики, но и стойкость функционального слоя при обработке и эксплуатации.
Что такое I-стекло
I-стекло также относится к категории низкоэмиссионных материалов, однако технология изготовления отличается. На поверхность готового стекла методом магнетронного напыления наносят многослойное покрытие. Его часто называют мягким Low-E покрытием.
Такая технология позволяет получить высокие теплоизоляционные характеристики. При сопоставимой конструкции стеклопакета I-стекло, как правило, эффективнее K-стекла с точки зрения снижения лучистого теплообмена.
При этом мягкое покрытие более чувствительно к механическим воздействиям и влиянию окружающей среды. Поэтому его обычно располагают внутри герметичного стеклопакета, где функциональный слой защищен от повреждений и контакта с влагой.
Основные особенности I-стекла:
- высокая эффективность низкоэмиссионного покрытия;
- хорошая светопропускаемость у многих современных разновидностей;
- возможность заметно улучшить теплоизоляционные свойства стеклопакета;
- необходимость защищать функциональное покрытие;
- повышенные требования к обработке, хранению и сборке изделия.
Что такое G-стекло
При рассмотрении G-стекла важно учитывать, что обозначение «G» само по себе не является универсальной классификацией низкоэмиссионных покрытий для всех производителей. Оно может входить в название конкретной марки или серии энергосберегающего стекла, поэтому свойства материала необходимо рассматривать с учетом используемого продукта.
В контексте холодильного остекления ТТС используется Planibel G / Fast — энергосберегающее стекло с твердым пиролитическим покрытием. Такое покрытие формируется в процессе производства стекла при высокой температуре и прочно связано с его поверхностью.
По своим технологическим особенностям такое G-стекло относится к решениям с твердым Low-E покрытием. Оно уменьшает лучистую составляющую теплообмена и при этом отличается высокой стойкостью функционального слоя. Эти свойства позволяют применять его в холодильных конструкциях, где одновременно важны прозрачность, энергосбережение и устойчивость покрытия.
G-стекло с твердым пиролитическим покрытием применяется, в частности, в холодильных и морозильных витринах, ларях глубокой заморозки и других видах холодильного остекления.
При этом буква G сама по себе не определяет конкретные теплотехнические показатели. При сравнении материалов необходимо учитывать марку стекла, тип покрытия, его характеристики и конструкцию, в составе которой используется стекло.
K-стекло и I-стекло: основные отличия
Если сравнивать K-стекло и I-стекло, отличия прежде всего заключаются в технологии нанесения и свойствах Low-E покрытия. K-стекло относится к материалам с твердым покрытием, а I-стекло — с мягким многослойным. G-стекло в данном случае рассматривается на примере Planibel G / Fast с твердым пиролитическим энергосберегающим покрытием.
| Параметр | K-стекло | I-стекло | G-стекло |
|---|---|---|---|
| Тип покрытия | Твердое низкоэмиссионное покрытие | Мягкое многослойное низкоэмиссионное покрытие | Твердое пиролитическое покрытие на примере Planibel G / Fast |
| Способ получения покрытия | Как правило, пиролитический | Магнетронное напыление | Пиролитический |
| Стойкость функционального слоя | Сравнительно высокая | Требует более бережного обращения | Высокая, характерная для твердого покрытия |
| Теплоизоляционный потенциал | Снижает лучистую составляющую теплообмена | Как правило, выше при сопоставимой конструкции стеклопакета | Снижает лучистую составляющую теплообмена |
| Особенности применения | Применяется в холодильном и другом энергосберегающем остеклении | Покрытие обычно размещают внутри герметичного стеклопакета | Применяется в холодильных витринах, ларях и других холодильных конструкциях |
Поэтому вопрос о том, какое стекло лучше — K или I, нельзя рассматривать отдельно от конструкции. I-стекло обычно обладает более высокой эффективностью низкоэмиссионного покрытия, тогда как твердые покрытия K-типа отличаются большей стойкостью поверхности. Используемое в холодильном остеклении G-стекло Planibel G / Fast также имеет твердое пиролитическое покрытие и по этому признаку ближе к группе твердых Low-E покрытий.
Где применяют энергосберегающее стекло в холодильных камерах
Стеклянные элементы применяются там, где необходимо совместить теплоизоляцию и визуальный доступ к охлаждаемой зоне. Это особенно актуально для торговли, складских помещений, пищевых производств, ресторанного бизнеса и других объектов с холодильным оборудованием.

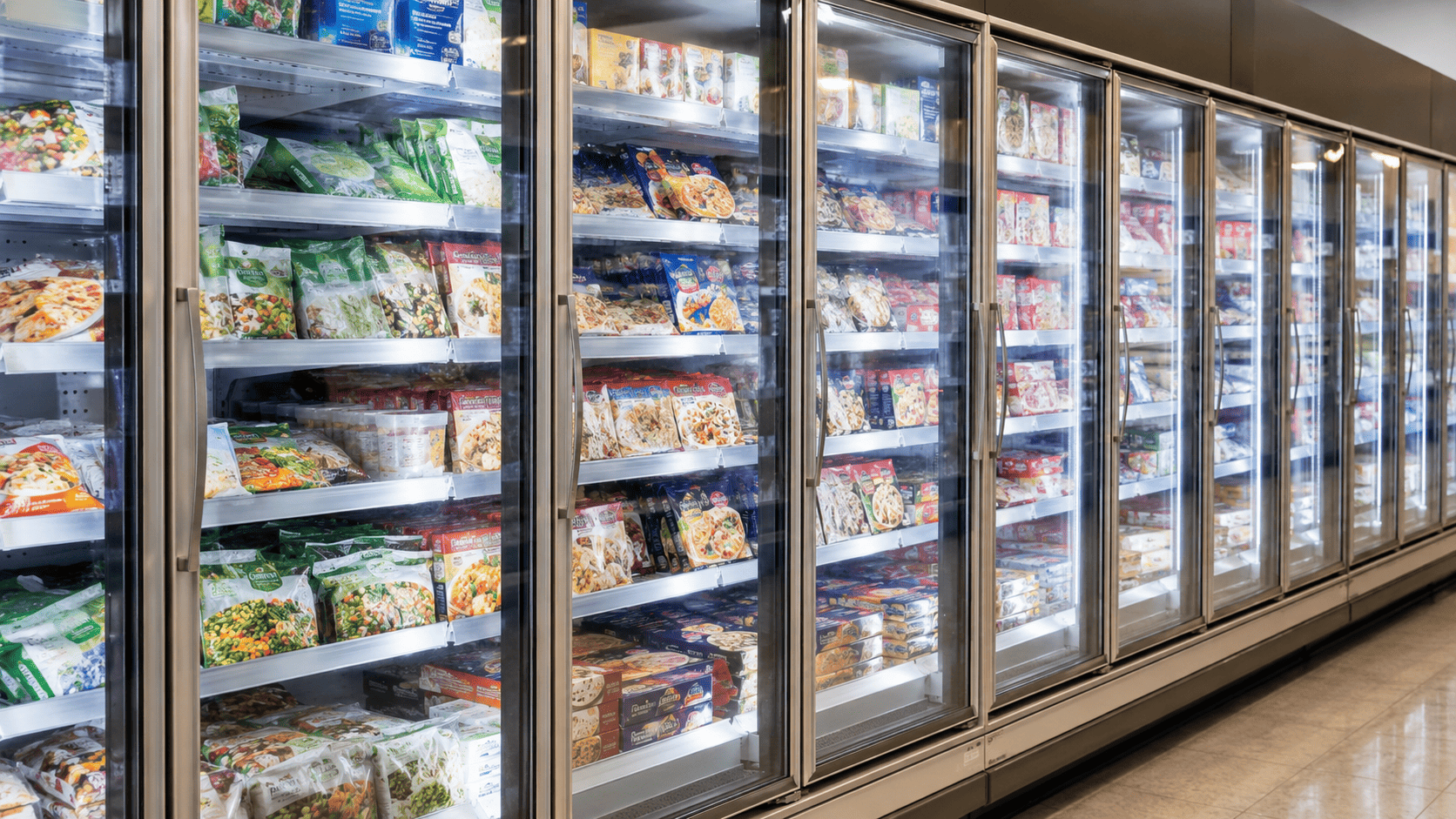

Стеклянные двери
Прозрачная дверь позволяет видеть содержимое камеры без ее открывания. Это удобно для холодильных шкафов, торговых зон и камер хранения продукции. Использование стеклопакетов с энергосберегающим покрытием помогает ограничить теплопритоки через большую прозрачную поверхность.
Смотровые окна
Смотровое окно необходимо для визуального контроля внутри камеры без нарушения температурного режима. Здесь важны прозрачность, прочность и соответствие стеклопакета рабочей температуре оборудования.
Стеклянные перегородки и фронты
На коммерческих объектах холодильная зона может отделяться от торгового или производственного помещения прозрачной конструкцией. При большой площади остекления требования к ее теплотехническим характеристикам становятся особенно значимыми.
Почему на стекле холодильной камеры появляется конденсат
Запотевание возникает, когда температура поверхности стекла оказывается ниже точки росы окружающего воздуха. Чем выше влажность в помещении и чем больше разница температур между холодильной камерой и внешней средой, тем выше вероятность появления влаги.
Энергосберегающее стекло может быть одним из элементов решения, однако полностью рассматривать проблему конденсата только через тип Low-E покрытия нельзя. Необходимо учитывать всю конструкцию: стеклопакет, профиль, дистанционную рамку, герметизацию, температуру и влажность воздуха.
Для сложных температурно-влажностных условий дополнительно могут применяться специальные стеклопакеты, решения с подогревом стекла или обогревом отдельных элементов конструкции.
Какие параметры учитывать при выборе стекла для холодильной камеры
Характеристики остекления определяются не только названием или типом энергосберегающего покрытия. При проектировании конструкции учитывается сразу несколько факторов.
- Температурный режим. Для среднетемпературной и низкотемпературной камеры требования к остеклению могут различаться.
- Температура и влажность окружающего воздуха. Эти параметры влияют на интенсивность теплообмена и вероятность выпадения конденсата.
- Размеры прозрачной конструкции. Площадь и геометрия стекла влияют как на теплотехнические показатели, так и на требования к механической прочности.
- Конструкция стеклопакета. Значение имеют количество стекол, расстояние между ними, тип покрытия, газовое заполнение и другие параметры.
- Требования безопасности. В зависимости от места установки может потребоваться закаленное, многослойное или другое безопасное стекло.
- Возможность технологической обработки. Разные виды покрытий имеют свои особенности обработки, поэтому необходимость закалки, обработки кромки или выполнения отверстий учитывается при проектировании изделия.
Таким образом, характеристики холодильного остекления определяются не одним параметром, а сочетанием типа стекла, покрытия и конструкции стеклопакета.
Сравнение G-, K- и I-стекла: основные выводы
K- и I-стекло относятся к низкоэмиссионным материалам, однако отличаются типом покрытия. Для K-стекла характерно твердое покрытие, обладающее хорошей механической стойкостью. I-стекло имеет мягкое многослойное покрытие и обычно позволяет добиться более высокой эффективности с точки зрения снижения лучистого теплообмена.
В случае G-стекла необходимо учитывать конкретную марку материала. В холодильном остеклении ТТС используется Planibel G / Fast с твердым пиролитическим энергосберегающим покрытием. По технологии формирования и стойкости функционального слоя такое стекло имеет много общего с другими видами твердого Low-E покрытия.
Поэтому при сравнении G-, K- и I-стекла необходимо учитывать не только название материала, но и тип покрытия, рабочие температуры, конструкцию стеклопакета, влажность, площадь остекления и требования к механической прочности.
Отдельно характеристики и особенности применения таких решений представлены на странице Энергосберегающее G и K стекло для холодильных камер.
Частые вопросы
В чем главное отличие K-стекла от I-стекла?
Главное отличие заключается в типе низкоэмиссионного покрытия. Для K-стекла характерно твердое покрытие, а для I-стекла — мягкое многослойное покрытие, которое обычно размещается внутри герметичного стеклопакета.
Каковы основные характеристики K-стекла?
K-стекло сочетает прозрачность с низкоэмиссионными свойствами и сравнительно высокой стойкостью покрытия. Конкретные значения светопропускания, эмиссии и других параметров зависят от марки материала.
Какое стекло лучше сохраняет температурный режим?
При сопоставимых условиях I-стекло часто обеспечивает более высокую эффективность низкоэмиссионного покрытия, однако итоговая теплоизоляция зависит от всего стеклопакета. Поэтому сравнивать только отдельные виды стекла без учета конструкции некорректно.
Можно ли использовать обычное стекло для перегородки холодильной камеры?
Возможность применения зависит от температурного режима, площади остекления и требований к безопасности. Для больших прозрачных поверхностей и объектов с существенной разницей температур применение специализированного стеклопакета позволяет получить более подходящие теплотехнические характеристики.
G-стекло — это отдельный тип Low-E покрытия?
Не совсем. Обозначение G может относиться к конкретной марке или серии энергосберегающего стекла. В холодильном остеклении ТТС используется Planibel G / Fast с твердым пиролитическим покрытием. Поэтому характеристики G-стекла корректнее рассматривать на примере конкретного продукта, а не только по буквенному обозначению.
